ENTREGA FINAL

29 de Mayo de 2012

PLANTA DE SITUACIÓN

NIVEL 0

En este nivel se sitúa la entrada principal a la zona pública del edificio, volcada hacia el puerto con la intención de llevar al mismo cierta actividad.

NIVEL +7

Dos rampas vuelcan el interior hacia el exterior para romper la barrera que el proyecto plantea en esa dirección. sirven además para caracterizar el programa interior: hacia el puerto la zona de formación con una biblioteca como espacio intermedio entre lo completamente público (a nivel 0) y lo semiprivado; y hacia el Montjuïc y la ciudad la zona de pruebas neurológicas y de estudios del alzheimer, de carácter muchísimo mas cerrado, con acceso propio.

 NIVEL + 15

A este nivel empiezan a crecer, por un lado, el Centro de Día y la residencia en las laderas del Montjuïc y, por otro, la torre de la Unidad de Apoyo Multidisciplinar, volcada hacia la ciudad, como cabeza visible del centro de estudios, generadora de todas las hipótesis y conclusiones sobre la enfermedad.

NIVEL +20

La residencia se organiza en dos volúmenes apoyados en la ladera del Montjuïc, cuyo acceso se realiza desde el Centro de Día. Las unidades habitacionales se superponen en dos alturas enfrentadas a la ciudad.

NIVEL +23

NIVEL +28

NIVEL +31

SECCIONES ESQUEMÁTICAS

PLANTA DE SITUACIÓN

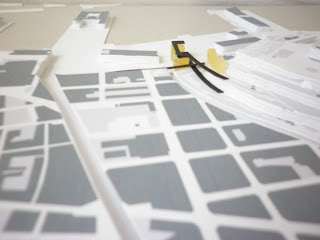

MAQUETA 1/1000

DISTRIBUCIÓN DEL PROGRAMA

Propuesta individual. Primeros ensayos.

De las propuestas que sacamos en el grupo, decidí quedarme con la que iba por la vía de unión entre mar y montaña; más bien, la de acercar el Montjuïc al puerto.

En cuanto al programa, en un principio intenté ver las relaciones existentes entre las diferentes partes que se nos daban, sin tener en cuenta, a priori, el lugar.

MAQUETA 1/5000

Con esta información, cortando en una partilla de jabón la superficie que ocuparía el programa (11000 m2) a 1/5000, la fui troceando hasta llegar a la siguiente solución:

Sin embargo, resulta una solución un tanto forzada; un programa descompuesto en cajas unidas por pasarelas que generan una conexión entre el Montjuïc y el puerto, cuando debería ser el propio edificio el que fuese conduciendo hasta el nivel del puerto:

De esta manera, partiendo del esquema de programa anterior, lo fui reorganizando en una hipotética SECCIÓN con el Montjuïc como base, DISGREGANDO EL ESQUEMA DE CAJAS EN BANDAS SUPERPUESTAS:

En una segunda pasada al programa, y con el último diagrama como base, otorgo superficies al programa (las mismas que aparecen en la presentación que hicimos en grupo) en un intento por ponerlo en escala, y vuelvo a organizar una hipotética SECCIÓN, esta vez con el programa TRADUCIDO A ESPACIOS:

Esta última imagen correspondería a la propuesta que quiero llevar a cabo.

Programa y lugar: primeros ensayos

Para un primer contacto en grupo, decidimos tomar los puntos conflictivos del lugar y ponerlos en situación mediante una tabla de posiblidades, a partir de la cual seleccionamos las características que nos parecieron más apropiadas.

A continuación, y valiéndonos de una maqueta a escala 1/5000 del sitio, propusimos dos soluciones. Ambas conservaban la autopista; una primera conectaba físicamente mar y montaña, pero fue desechada por sobre escala. La segunda propuesta divide la pastila en dos alturas superpuestas en perpendicular, asociadas a una posible división de programa, y ligada con la lñinea de puerto.

En una segunda entrega analizamos el programa, abstrayéndolo del lugar, observando exclusivamente sus relaciones internas, así como diferente morfologías que podría tener su organización.

El siguiente link lleva directamente a la presentación:

http://prezi.com/majssyhl11bx/programa-beta/
